Der Weg zu Ihrer PV-Anlage

2.Installation Ihrer Photovoltaikanlage

Nach der individuellen Planung und Beratung folgt die fachgerechte Umsetzung Ihrer Photovoltaikanlage. Dabei stehen neben Qualität und Effizienz insbesondere die Einhaltung aller in Deutschland geltenden Normen, Richtlinien und technischen Anschlussbedingungen im Fokus.

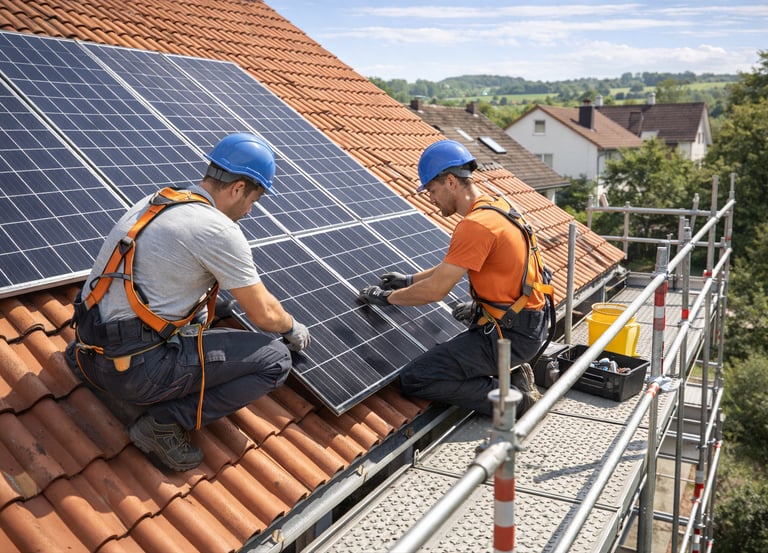

Montage der Solarmodule

Die Installation der PV-Module auf dem Dach erfolgt auf Grundlage der zuvor erstellten Ausführungsplanung. Zum Einsatz kommen geprüfte Montagesysteme, die speziell auf die jeweilige Dachart abgestimmt sind – beispielsweise für Ziegeldächer mit dachparalleler Befestigung.

Die Montage erfolgt unter Berücksichtigung folgender Regelwerke:

• DIN EN 1991 (Eurocode 1) – Einwirkungen wie Wind- und Schneelasten

• DIN EN 1995 (Eurocode 5) – Tragwerksplanung bei Holzkonstruktionen

• Herstellervorgaben der Montagesysteme

Die Unterkonstruktion wird statisch sicher mit der Dachkonstruktion verbunden, ohne die Dachhaut unzulässig zu beeinträchtigen. Die Module werden anschließend spannungsfrei montiert und elektrisch zu sogenannten Strings verschaltet.

Dabei achten wir natürlich auch auf:

• sichere Begehung des Daches (z. B. durch Gerüststellung gemäß TRBS 2121)

• normgerechte Kabelführung und UV-beständige Materialien

• fachgerechte Erdung und Potentialausgleich der Modulrahmen

Elektroinstallation

Die elektrische Installation erfolgt gemäß den anerkannten Regeln der Technik und unter Einhaltung der relevanten VDE-Vorschriften.

Zentrale Regelwerke sind hierbei:

• DIN VDE 0100-712 – Errichtung von Niederspannungsanlagen (PV-Stromversorgungssysteme)

• DIN VDE 0100-410 / -540 – Schutzmaßnahmen und Erdung / Potentialausgleich

• VDE-AR-N 4105 – Technische Anschlussregel für Erzeugungsanlagen am Niederspannungsnetz

• TAB (Technische Anschlussbedingungen) des jeweiligen Netzbetreibers

• DIN VDE 0105-100 – Betrieb von elektrischen Anlagen

Im Rahmen der Installation werden:

• der Wechselrichter fachgerecht installiert und angeschlossen

• der Batteriespeicher integriert (inkl. Kommunikations- und Energiemanagementsystem)

• die bestehende Elektroverteilung angepasst oder erweitert

• Schutzkomponenten wie Überspannungsschutz (SPD Typ 1/2) installiert

• die erforderliche Zählertechnik gemäß Netzbetreiber-Vorgaben umgesetzt

3.Inbetriebnahme Ihrer Photovoltaikanlage

Nach der erfolgreichen Installation aller Komponenten erfolgt die Inbetriebnahme Ihrer Photovoltaikanlage. Dieser Schritt stellt sicher, dass die Anlage technisch einwandfrei funktioniert, alle sicherheitsrelevanten Anforderungen erfüllt und ordnungsgemäß in das öffentliche Stromnetz eingebunden ist.

Normativ geforderte Prüfungen und Messungen

Vor der ersten Inbetriebnahme wird die gesamte Anlage nach den geltenden elektrotechnischen Normen geprüft. Grundlage hierfür ist insbesondere die:

• DIN VDE 0100-600 (Erstprüfung von Niederspannungsanlagen)

• DIN VDE 0100-712 (Photovoltaik-Stromversorgungssysteme)

• DIN VDE 0126-23-1 (Prüfung von PV-Anlagen)

• DIN VDE 0105-100 (Betrieb elektrischer Anlagen)

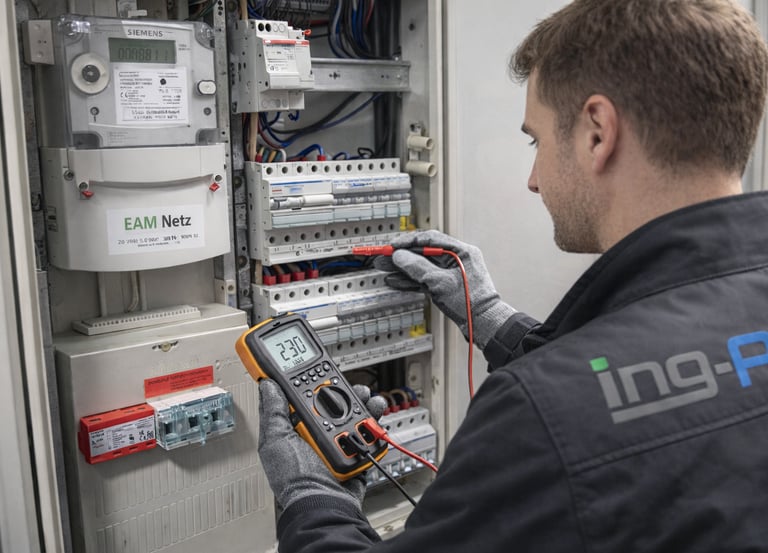

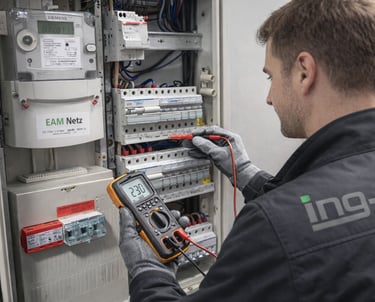

Im Rahmen dieser Prüfungen werden unter anderem folgende Messungen durchgeführt:

• Isolationswiderstandsmessung der DC-Leitungen und Generatorfelder

• Durchgängigkeit des Schutzleiters und Potentialausgleichs

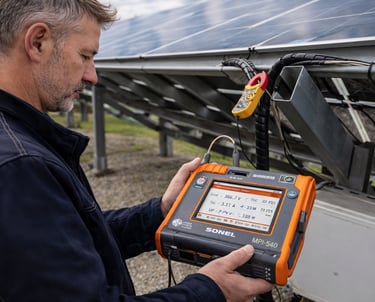

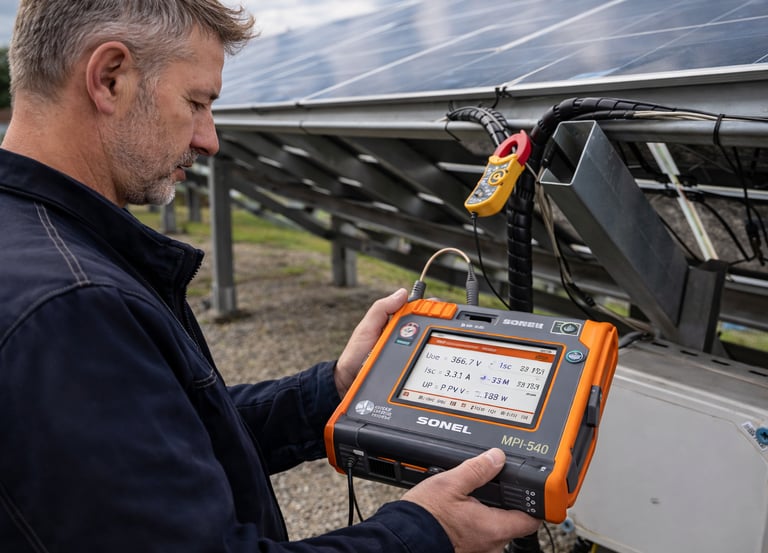

• Messung der Leerlaufspannung (Uoc) und Kurzschlussströme (Isc) der Strings

• Prüfung der Polarität und Stringverschaltung

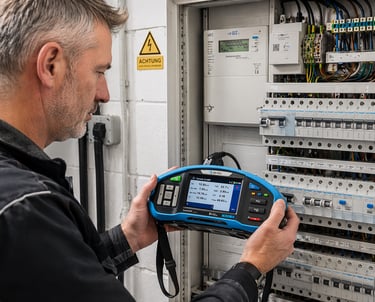

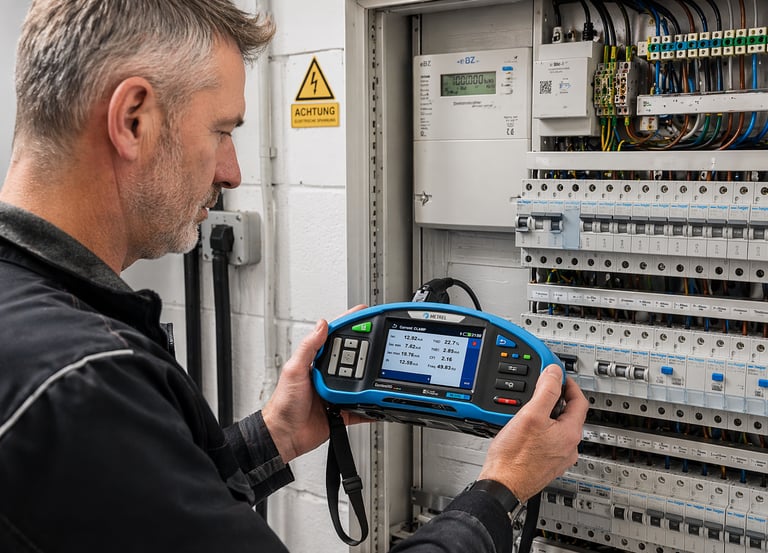

• Netzseitige Messungen (z. B. Schleifenimpedanz, Netzspannung)

• Funktionsprüfung der Schutz- und Abschalteinrichtungen
  (z. B. NA-Schutz gemäß VDE-AR-N 4105)

Zusätzlich erfolgt die Überprüfung:

• der korrekten Installation des Überspannungsschutzes (SPD)

• der Einhaltung der Abschaltbedingungen

• der Kommunikation zwischen Wechselrichter, Speicher und Energiemanagementsystem

Alle Ergebnisse werden in einem Prüfprotokoll dokumentiert und dienen als Nachweis für die normgerechte Errichtung der Anlage.

Technische Inbetriebnahme

Nach erfolgreicher Prüfung wird die Anlage in Betrieb genommen. Dabei werden:

• der Wechselrichter parametriert und mit dem Stromnetz synchronisiert

• der Batteriespeicher konfiguriert und getestet

• das Energiemanagementsystem eingerichtet

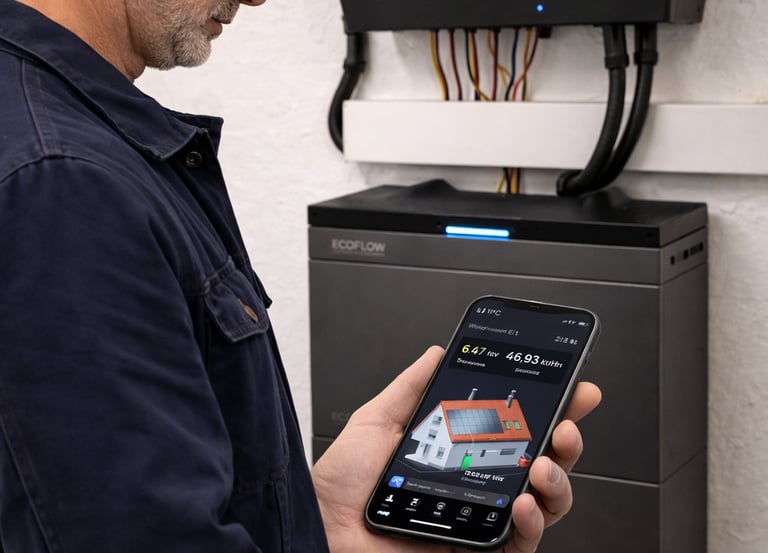

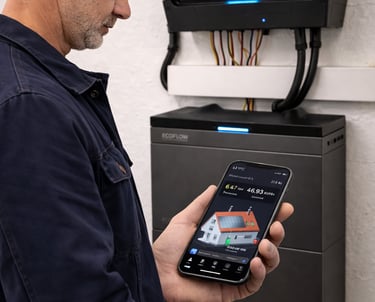

• Monitoring- und Fernüberwachungssysteme aktiviert

Ziel ist ein optimal abgestimmtes Gesamtsystem, das Erzeugung, Speicherung und Verbrauch effizient steuert.

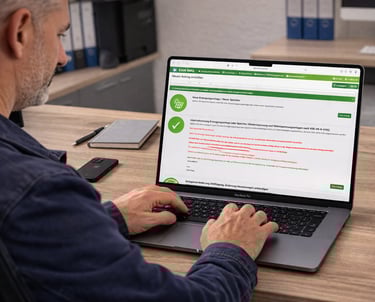

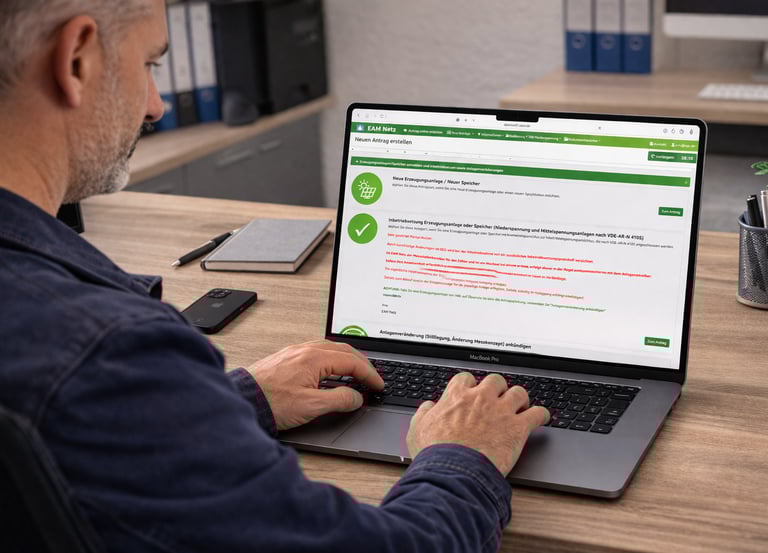

Anmeldung beim Netzbetreiber

Parallel zur technischen Inbetriebnahme erfolgt die formale Einbindung in das Stromnetz. Grundlage hierfür sind:

• VDE-AR-N 4105 (Erzeugungsanlagen am Niederspannungsnetz)

• die Technischen Anschlussbedingungen (TAB) des jeweiligen Netzbetreibers

Folgende Schritte sind erforderlich:

1. Netzanmeldung (vorab) – bereits in der Planungsphase erfolgt

2. Fertigmeldung der Anlage nach Installation

3. Inbetriebsetzungsprotokoll durch eine eingetragene Elektrofachkraft

4. Zählersetzung bzw. Zählerwechsel durch den Netzbetreiber

Erst nach Freigabe durch den Netzbetreiber darf die Anlage dauerhaft parallel zum öffentlichen Netz betrieben werden.

Registrierung im Marktstammdatenregister (MaStR)

Jede Photovoltaikanlage in Deutschland muss verpflichtend im Marktstammdatenregister der Bundesnetzagentur registriert werden.

Dabei sind folgende Punkte zu beachten:

• Registrierung innerhalb eines Monats nach Inbetriebnahme

• Erfassung von:

  • Anlagendaten (Leistung, Standort, Inbetriebnahmedatum)

  • Betreiberdaten

  • technischen Komponenten (z. B. Wechselrichter, Speicher)

Die Registrierung ist Voraussetzung für:

• den Erhalt der Einspeisevergütung

• den rechtssicheren Betrieb der Anlage

Übergabe und Dokumentation

Nach Abschluss aller Schritte erfolgt die Übergabe der Anlage an den Betreiber. Sie erhalten:

• vollständige Anlagendokumentation

• Prüfprotokolle und Messberichte

• Schaltpläne und Datenblätter

• Zugang zum Monitoring-System

Zusätzlich erfolgt eine Einweisung in:

• die Bedienung der Anlage

• die Überwachung der Erträge

• das Verhalten im Störungsfall
